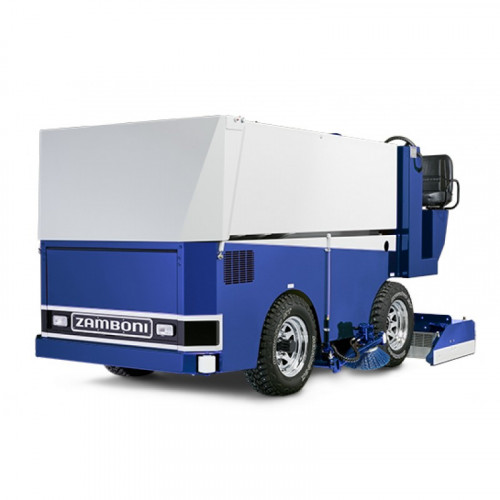

Ледозаливочная машина Zamboni модель 446

Ледозаливочная машина Zamboni Model 446

Zamboni Model 446 — профессиональная самоходная ледозаливочная машина с двигателем внутреннего сгорания, предназначенная для обслуживания ледовых площадок площадью до 1500 м². Модель сочетает мощный двигатель, полный привод, гидростатическую трансмиссию, полноразмерный нож и компактную колесную базу, обеспечивающую высокую маневренность.

Двигатель 2,4 л

Model 446 оснащается четырехцилиндровым двигателем Mitsubishi объемом 2,4 л с жидкостным охлаждением.

Мощность двигателя:

59 л.с. при 2500 об/мин

Стандартные варианты топлива — бензин или пропан. Исполнение для работы на CNG (сжатом природном газе) доступно в качестве дополнительной опции.

Система CAN Bus, многофункциональный дисплей и встроенная диагностика позволяют оператору контролировать основные рабочие параметры машины и своевременно получать информацию о необходимости технического обслуживания.

Полный привод и гидростатическая трансмиссия

Машина оснащена полным приводом Four-Wheel Drive и усиленными мостами Dana Spicer®.

Бесступенчатая гидростатическая трансмиссия с аксиально-поршневыми насосом и гидромотором обеспечивает плавное управление скоростью движения и высокое тяговое усилие.

Тормозная система включает полное гидродинамическое торможение и задние барабанные тормоза.

Нож и кондиционер

Model 446 оснащается профессиональным ножом размером:

1956 × 127 × 12,7 мм
77 × 5 × 0,5″

Гидравлическая система прижима кондиционера обеспечивает необходимое давление рабочего узла на поверхность льда и способствует равномерному срезанию поврежденного верхнего слоя.

В стандартное оснащение кондиционера входят:

защитные ограждения;

направляющее колесо;

сменные полимерные боковые пластины;

гидравлическая система прижима.

В качестве дополнительного оборудования доступен оцинкованный кондиционер.

Система сбора и транспортировки снега

Срезанный ножом снег и ледяная стружка транспортируются системой горизонтального и вертикального шнеков.

Диаметр горизонтального шнека — 254 мм.

Диаметр вертикального шнека — 254 мм.

Высокоскоростной вертикальный шнек входит в стандартное оснащение машины.

Гидравлическая система обеспечивает работу шнеков и позволяет поддерживать необходимую производительность транспортировки снега во время обработки ледовой площадки.

Снеговой бункер

Фактический объем снегового бункера:

2,66 м³

Вместимость уплотненного снега:

3,17 м³

Большой объем бункера позволяет эффективно собирать снег и ледяную стружку в процессе восстановления поверхности.

Система воды

Model 446 оборудована системой подачи воды для формирования нового слоя ледового покрытия.

Бак воды для заливки льда — 627 л

Система Wash Water — 218 л

Общий объем воды — 845 л

Объем гидравлического масла составляет 72 литра.

Для равномерного распределения воды используется профессиональное полотенце из полиэстерового фетра Premium Polyester Felt Spreader Towel.

Маневренность

Одно из ключевых преимуществ Model 446 — компактная для полноразмерной ледозаливочной машины конструкция.

Колесная база — 1,57 м

Колея — 1,37 м

Радиус поворота по кондиционеру — 4,57 м

Такая компоновка обеспечивает удобное маневрирование на стандартных хоккейных площадках и позволяет эффективно выполнять рабочие развороты.

Ходовая часть

Model 446 комплектуется:

полным приводом 4WD;

усиленными мостами Dana Spicer®;

алюминиевыми колесными дисками;

специальными шинами с шипами из карбида вольфрама;

запасным колесом в сборе;

усилителем рулевого управления;

стояночным тормозом;

гидродинамической системой торможения.

Специальные шипованные шины обеспечивают надежное сцепление с ледовой поверхностью при движении, торможении и выполнении поворотов.

Рабочее место оператора

Органы управления выполнены по привычному автомобильному принципу, что облегчает управление машиной.

В оснащение входят:

педальное управление автомобильного типа;

усилитель рулевого управления;

многофункциональный дисплей;

встроенная система диагностики;

рукоятка на рулевом колесе;

место для хранения под сиденьем;

LED-фары и задний фонарь для передвижения вне льда.

Основные технические характеристики

Стандартное оснащение

В стандартную комплектацию Model 446 входят:

полный привод Four-Wheel Drive;

двигатель Mitsubishi 2,4 л;

усиленные мосты Dana Spicer®;

гидростатическая трансмиссия;

высокоскоростной вертикальный шнек;

гидравлический прижим кондиционера;

защитные ограждения кондиционера;

направляющее колесо;

сменные полимерные боковые пластины кондиционера;

алюминиевые колесные диски;

шипованные шины с карбид-вольфрамовыми шипами;

запасное колесо;

усилитель рулевого управления;

многофункциональный дисплей;

бортовая диагностика;

CAN Bus;

каталитический нейтрализатор;

LED-фары и задний фонарь;

стояночный тормоз;

полиэстеровое фетровое распределительное полотенце;

фильтры 10 и 25 микрон;

фильтр-мешок Wash Water 400 микрон;

указатель уровня гидравлического масла;

крепеж из нержавеющей стали;

защитная стойка снегового бункера;

место для хранения под сиденьем.

Гарантия на машину составляет 2 года.

Дополнительное оборудование

Для Model 446 предусмотрен широкий выбор дополнительного оснащения:

Automatic Snow Breaker;

Power Board Brush™;

Level-Ice® Laser Leveling;

Blade Change System;

Integrated Auger Washout System;

Tire Wash System;

Zamboni Connect™;

оцинкованный кондиционер;

Side Snow Tank Dump;

Snow Melting Kit;

Snow Tank Non-Stick Liner;

Stainless Steel Water Distribution Pipe;

Electric Water Level Gauge;

Wash Water;

система переноса Wash Water в основной бак воды;

подогреваемое эргономичное сиденье с подлокотником и ремнем безопасности;

проблесковый маяк;

сигнал заднего хода;

ограничитель высоты подъема снегового бункера;

освещение снегового бункера;

охладитель гидравлического масла;

диагностический интерфейс двигателя.

Преимущества Zamboni Model 446

Высокая маневренность. Компактная колесная база и радиус поворота 4,57 м позволяют эффективно работать на ледовых площадках площадью до 1500 м².

Мощный двигатель. Четырехцилиндровый Mitsubishi объемом 2,4 л развивает мощность 59 л.с.

Полный привод. Система 4WD, усиленные мосты Dana Spicer® и специальные шипованные шины обеспечивают уверенное движение машины по льду.

Полноразмерная обработка льда. Нож размером 1956 × 127 × 12,7 мм в сочетании с гидравлическим прижимом кондиционера обеспечивает эффективное снятие поврежденного слоя.

Большая вместимость. Снеговой бункер вмещает до 3,17 м³ уплотненного снега, а общий объем водяной системы при соответствующем оснащении составляет 845 литров.

Широкий выбор дополнительного оборудования. Машину можно адаптировать под требования конкретной ледовой арены, установив системы автоматического разрушения снега, мойки колес и шнеков, лазерного контроля уровня льда, бортовую щетку и другое дополнительное оборудование.
