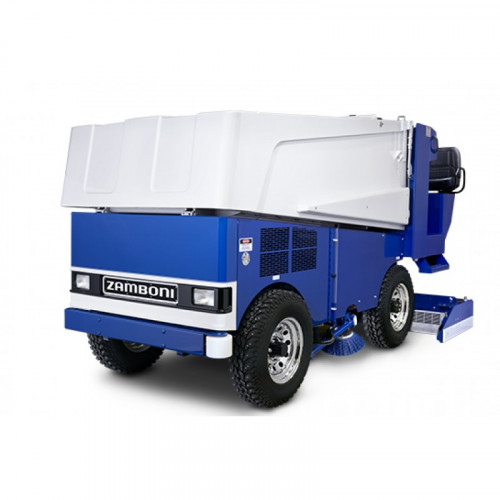

Ледозаливочная машина Zamboni модель 526

Ледозаливочная машина Zamboni Model 526

Zamboni Model 526 — профессиональная самоходная ледозаливочная машина с двигателем внутреннего сгорания, предназначенная для обслуживания ледовых площадок площадью до 1800 м². Модель сочетает мощный двигатель, полный привод, гидростатическую трансмиссию, вместительный снеговой бункер и производительную систему восстановления ледового покрытия.

Двигатель 2,4 л

Model 526 оснащается четырехцилиндровым двигателем Mitsubishi объемом 2,4 л с жидкостным охлаждением.

Мощность двигателя:

59 л.с. при 2500 об/мин

Стандартные варианты топлива — бензин или пропан. Исполнение для работы на CNG (сжатом природном газе) доступно в качестве дополнительной опции.

Система CAN Bus, многофункциональный дисплей и встроенная диагностика позволяют оператору контролировать основные рабочие параметры машины и получать информацию о необходимых интервалах технического обслуживания.

Полный привод и гидростатическая трансмиссия

Model 526 оборудована полным приводом Four-Wheel Drive и усиленными мостами Dana Spicer®.

Бесступенчатая гидростатическая трансмиссия с аксиально-поршневыми насосом и гидромотором обеспечивает плавное управление скоростью движения и высокое тяговое усилие.

Отдельный двойной гидравлический насос обеспечивает работу горизонтального и вертикального шнеков. Благодаря этому шнеки сохраняют необходимую производительность даже при снижении скорости движения машины на поворотах.

Нож и кондиционер

Стандартный нож Model 526 имеет размер:

1956 × 127 × 12,7 мм
77 × 5 × 0,5″

Гидравлическая система прижима кондиционера обеспечивает необходимое давление рабочего узла на поверхность льда и способствует равномерному снятию поврежденного верхнего слоя.

В стандартное оснащение входят:

защитные ограждения кондиционера;

направляющее колесо;

сменные полимерные боковые пластины;

гидравлическая система прижима.

В качестве дополнительного оборудования предусмотрены оцинкованный кондиционер и кондиционер с увеличенным ножом 96″ / 2438 мм.

Система сбора и транспортировки снега

После срезания верхнего слоя льда образовавшийся снег и ледяная стружка транспортируются системой горизонтального и вертикального шнеков.

Диаметр горизонтального шнека — 254 мм

Диаметр вертикального шнека — 254 мм

Высокоскоростной вертикальный шнек входит в стандартное оснащение машины.

Снеговой бункер

Model 526 имеет вместительный снеговой бункер, рассчитанный на обслуживание полноразмерных ледовых площадок.

Фактический объем снегового бункера — 2,83 м³

Вместимость уплотненного снега — 3,54 м³

Большой объем позволяет собирать значительное количество снега и ледяной стружки в течение рабочего цикла.

Система воды

Model 526 оборудована системой воды большой емкости.

Вода для восстановления льда — 727 л

Wash Water — 273 л

Общий объем воды — 1000 л

Дополнительный объем Excess Water — 416 л

Объем гидравлического масла составляет:

95 литров

Для равномерного распределения воды по подготовленной поверхности используется профессиональное распределительное полотенце из полиэстерового фетра Premium Polyester Felt Spreader Towel.

Труба распределения воды выполнена из нержавеющей стали.

Ходовая часть

Ходовая часть Model 526 рассчитана на эксплуатацию тяжелой машины непосредственно на ледовой поверхности.

В оснащение входят:

полный привод 4WD;

усиленные мосты Dana Spicer®;

алюминиевые колесные диски;

специальные шипованные шины;

шипы из карбида вольфрама;

запасное колесо в сборе;

усилитель рулевого управления;

гидродинамическая система торможения;

стояночный тормоз.

Допустимая нагрузка на передний мост составляет 1950 кг, на задний — 2903 кг.

Маневренность

Несмотря на большую вместимость баков и снегового бункера, Model 526 рассчитана на эффективное маневрирование на полноразмерной ледовой площадке.

Колесная база — 1,96 м

Колея — 1,37 м

Радиус поворота по кондиционеру — 4,86 м

Минимальный необходимый запас по высоте для оператора составляет 2,438 м.

Рабочее место оператора

Органы управления выполнены по привычной автомобильной схеме, что упрощает управление машиной и контроль основных рабочих функций.

В оснащение входят:

педальное управление автомобильного типа;

усилитель рулевого управления;

рукоятка на рулевом колесе;

многофункциональный дисплей;

бортовая диагностика;

CAN Bus;

система уведомлений о техническом обслуживании;

LED-фары и задние фонари;

место для хранения под сиденьем.

Основные технические характеристики

Стандартное оснащение

В стандартную комплектацию Zamboni Model 526 входят:

двигатель Mitsubishi 2,4 л;

полный привод Four-Wheel Drive;

усиленные мосты Dana Spicer®;

гидростатическая трансмиссия;

высокоскоростной вертикальный шнек;

гидравлический прижим кондиционера;

защитные ограждения кондиционера;

направляющее колесо;

сменные полимерные боковые пластины кондиционера;

система Wash Water;

распределительное полотенце из полиэстерового фетра;

труба распределения воды из нержавеющей стали;

алюминиевые колесные диски;

шипованные шины с карбид-вольфрамовыми шипами;

запасное колесо;

усилитель рулевого управления;

гидродинамическое торможение;

стояночный тормоз;

многофункциональный дисплей;

бортовая диагностика;

CAN Bus;

каталитический нейтрализатор;

LED-фары и задние фонари;

указатель уровня гидравлического масла;

фильтры 16 и 22 микрон;

фильтр-мешок Wash Water 400 микрон;

крепеж из нержавеющей стали;

защитная стойка снегового бункера;

место для хранения под сиденьем.

Гарантия на машину составляет 2 года.

Дополнительное оборудование

Для Model 526 предусмотрен широкий выбор дополнительного оборудования:

Advanced Water System (AWS™);

Automatic Snow Breaker;

Blade Change System;

Blade Changing Assistant;

FastICE® Ice Making System;

Level-Ice® Laser Leveling;

Power Board Brush™;

Integrated Auger Washout System;

Tire Wash System;

Zamboni Connect™;

кондиционер с ножом 96″;

оцинкованный кондиционер;

исполнение CNG;

закрытая кабина оператора;

Front Squeegee;

V-Plow;

Snow Melting Kit;

Snow Tank Non-Stick Liner;

освещение снегового бункера;

ограничитель высоты подъема снегового бункера;

коррозионностойкий полимерный бак воды;

указатель уровня воды;

охладитель гидравлического масла;

подогреваемое эргономичное сиденье с подлокотником и ремнем безопасности;

проблесковый маяк;

сигнал заднего хода;

диагностический интерфейс двигателя.

Преимущества Zamboni Model 526

Для больших ледовых площадок. Машина рассчитана на обслуживание ледовой поверхности площадью до 1800 м² и подходит для полноразмерных хоккейных арен и крупных спортивных комплексов.

Высокая вместимость. Снеговой бункер вмещает до 3,54 м³ уплотненного снега, а общий объем водяной системы составляет 1000 литров.

Полный привод. Система 4WD в сочетании с усиленными мостами и специальными шипованными шинами обеспечивает уверенное движение по ледовой поверхности.

Стабильная работа шнеков. Отдельная гидравлическая система поддерживает производительность горизонтального и вертикального шнеков даже при снижении скорости движения машины.

Профессиональная обработка льда. Нож размером 1956 × 127 × 12,7 мм и гидравлический прижим кондиционера обеспечивают эффективное снятие поврежденного верхнего слоя.

Большой выбор дополнительного оборудования. Машину можно адаптировать под требования конкретной ледовой арены, устанавливая системы автоматического управления водой, лазерного контроля уровня льда, автоматического разрушения снега, мойки шнеков, бортовую щетку и другое оборудование.
